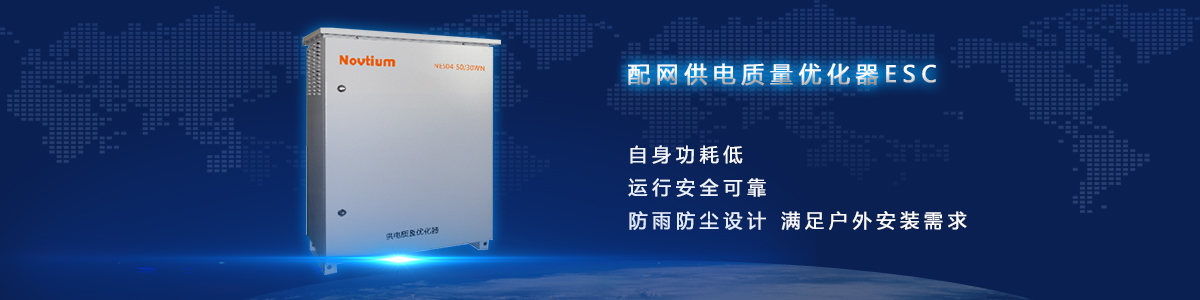

配网供电质量优化器ESC

配网供电质量优化器ESC

产品描述

技术参数

   配网单相ESC介绍
     新能动力研发生产的配网单相供电质量优化器ESC(Electic Energy Supply Controllor)根据220V单
相线路负荷特点,采用户外杆上安装。
     不同于传统的机械调压或分级调压设备,其采用新电力电子半导体控制技术跟踪,响应速度极快,无
过电压风险,同时具备高次谐波滤波及无功无级补偿功能,是保障供电系统末端电压合格率,降低供电线损,
保障供电系统设备安全。
配网单相ESC 特点
采用新半导体技术,整机可靠性高
响应速度快,响应时间小于150 μs
自身功耗低
增加供电容量、降低损耗、净化电网,提高供电质量,
保障供电电压合格率
维护方便、箱式结构设计、易于安装和调试
设计使用寿命20年
模块采用密封技术,可良好适应恶劣环境,终身免维护,
运行安全可靠
瞬态稳定电网电压,消除电网闪变及瞬时跌落,同时
补偿无功、谐波
防雨防尘设计,满足户外安装要求

规格

NES02
-
10/30WS

NES02
-
20/30WS

NES02
-
30/30WS

NES02
-
10/50WS

NES02
-
15/50WS

NES02
-
20/50WS

额定电压/VAC

220

额定电流/A

45.5

90.9

136

45.5

68.2

90.9

额定容量/kVA

±10

±20

±30

±10

±15

±20

输入电压范围/VAC

220±30%

220±50%

额定电网频率/Hz

50±10%

过载电流倍数

150%(1min)

稳压电子旁路过载倍数

500%(5S),2000%(200ms)

工作效率

98.5%

工作环境温度

-30~45℃

运行环境湿度

<95%,无凝露

冷却方式

强迫风冷

防护等级

IP44

工作海拔

0~3000m(>2000m,需降容使用)

噪音

≤55dB

通信

TCP/IP网口,GPRS,蓝牙

保护

输出过流保护、直流电压过压保护、过补偿保护、过温保护等

界面

移动终端APP,实时电压电流数据显示,参数设定,故障记录

外形尺寸(W*D*H)
/mm

520x210x400

550x230x420

550x230x420

550x230x420

580x250x450

580x250x450

线制

单相两线(L-N)

无功调节范围

30%容性与感性

50%容性与感性

可滤除谐波次数

2~17次

谐波补偿率

>75%

响应时间

<150μs

允许电压骤升

30%

50%

允许电压骤降

50%

75%

允许电压闪变宽度

2s

可靠性及寿命

设计寿命20年

规格

NES04-50/30WN

NES04-100/30WN

NES04-200/30WN

NES04-250/30WN

NES04-315/30WN

NES04-400/30WN

额定电压/VAC

400

额定电流/A

72

144

288

360

455

577

额定容量/kVA

±50

±100

±200

±250

±315

±400

输入电压范围/VAC

380±30%

额定电网频率/Hz

50±10%

过载电流倍数

150%(1min)

稳压电子旁路过载倍数

500%(5S),2000%(200ms)

工作效率

98.5%

工作环境温度

-30~45℃

运行环境湿度

<95%,无凝露

冷却方式

强迫风冷

防护等级

IP44

工作海拔

0~3000m(>2000m,需降容使用)

噪音

≤55dB

通信

TCP/IP网口,GPRS,蓝牙

保护

输出过流保护、直流电压过压保护、过补偿保护、过温保护等

界面

移动终端APP,实时电压电流数据显示,参数设定,故障记录

外形尺寸(WxDxH)/mm

620x500x890

750x600x950

1100x700x1000

线制

三相四线

无功调节范围

30%容性与感性

可滤除谐波次数

2~17

谐波补偿率

>75%

响应时间

<150μs

允许电压骤升

30%

允许电压骤降

50%

允许电压闪变宽度

2s

可靠性及寿命

设计寿命20年
