静止无功发生器SVG模块
产品描述
技术参数

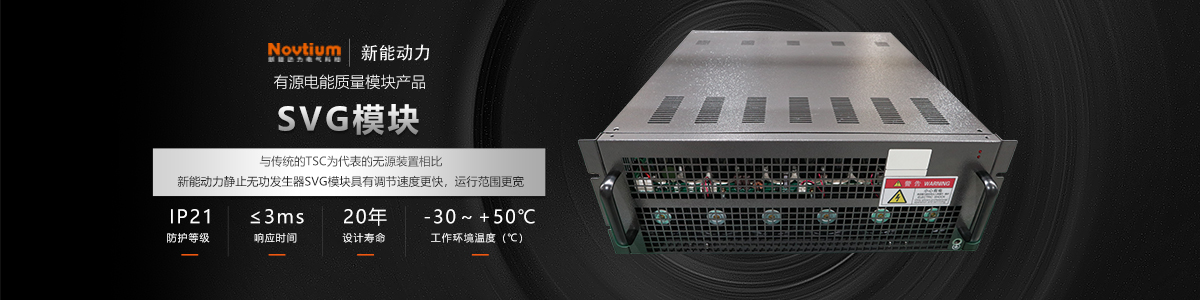

SVG模块产品介绍
与传统的TSC为代表的无源装置相比，新能动力静止无功发生器SVG具有调节速度更快，运行范围更宽，且采用了多重化等PWM技术后大大减少了补偿电流中载波频率谐波的含量，新能动力SVG模块比TSC使用的电抗器和电容元件要小，大大缩小了补偿装置的体积。新能动力SVG每个模块可独立工作，功率单元的模块化使装置容量便于扩展和维护。
SVG模块与传统电容电抗补偿的技术比较
|
产品
|
新能动力SVG模块
|
传统的电容电抗补偿
|
|
无功补偿能力
|
从额定容性至额定感性范围内无级调节，补偿效果好
|
分级投切调节，存在过补和欠补的情况，补偿效果较差
|
|
补偿容量
|
模块标称容量即为装置的额定输出容量，选型简单
|
模块实际输出容量小于电容器的标称容量，需要利用公式进行折算，选型相对复杂
|
|
全响应时间
|
全响应时间快，≤3ms
|
全响应时间较长，≥30ms
|
|
三相不平衡治理
|
三相交流电通过直流侧连接，可以调配功
率，三相不平衡治理能力强
|
无此功能
|
|
可靠性
|
模块单元并联，互为备份，故障单元不影
响整机运行，可靠性高
|
自愈式电容器容值衰减后易与系统发生谐
振，损坏系统中的设备，可靠性差
|
|
使用寿命
|
采用进口的电力电子元器件IGBT，无易
损件，设计使用寿命大于20年
|
自愈式电容器在使用过程中容值衰减较快，一般使用寿命为2~4年
|

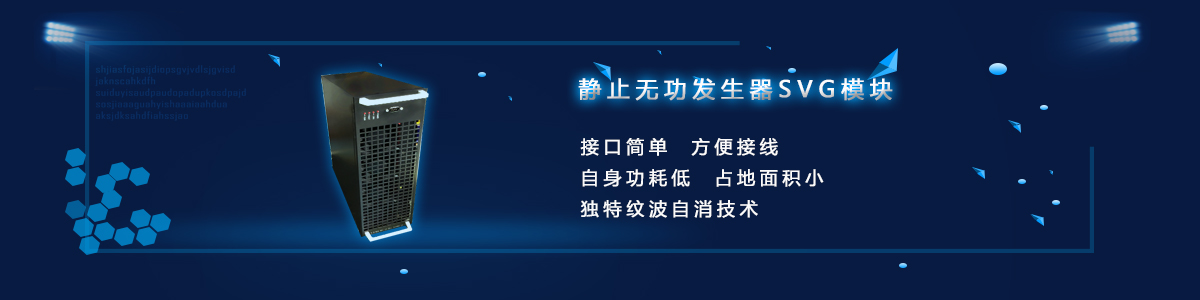

--SVG模块的特点
● SVG模块，单台容量30~200kvar
● 接口简单，方便接线，易并联
● 冗余化设计，系统可靠性高
● 自身功耗低，占地面积小
● 抑制电压波动和闪变能力较强，阻尼电网谐振
● 独特纹波自消技术
● 独立风道设计，免维护
|
规格型号 |
NPVMG04-25 |
NPVMG04-30 |
NPVMG04-40 |
NPVMG04-50 |
NPVMG04-60 |
NPVMG04-75 |
NPVMG04-100 |
NPVMG04-125 |
NPVMG04-150 |
||
|
额定电压/VAC |
400 |
||||||||||
|
输入线电压范围/VAC |
380±20% |
||||||||||
|
工作频率/Hz |
50/60±10% |
||||||||||
|
额定容量/kvar |
±25 |
±30 |
±40 |
±50 |
±60 |
±75 |
±100 |
±125 |
±150 |
||
|
等效电容容量/kvar |
38 |
45 |
60 |
75 |
90 |
113 |
150 |
175 |
225 |
||
|
额定电流/A |
36 |
43 |
58 |
72 |
87 |
108 |
144 |
180 |
217 |
||
|
外形尺寸(W*D*H) |
128*410*517 |
185*540*592 |
185*560*668 |
||||||||
|
线制 |
三相三线/三相四线 |
||||||||||
|
工作环境温度 |
-30~+45℃（40℃以上需要降额使用） |
||||||||||
|
运行环境湿度 |
<95％，无凝露 |
||||||||||
|
冷却方式 |
强迫风冷 |
||||||||||
|
防护等级 |
IP20 |
||||||||||
|
工作海拔 |
0~3000m（＞2000m，需降容使用），（高原型0~5000m） |
||||||||||
|
无功调节范围 |
从额定容性无功到额定感性无功连续可调 |
||||||||||
|
谐波 |
满足《电能质量公共电网谐波》GB/T 14549-1993 |
||||||||||
|
响应时间 |
≤3ms |
||||||||||
|
智能通讯 |
Modbus、蓝牙（其他通讯方式可选配） |
||||||||||
|
可靠性及寿命 |
设计寿命20年 |
||||||||||
|
电磁兼容 |
符合GB 7251-2005(GB/T 7261-2000) |
||||||||||
|
规格型号 |
NPVMG07-75 |
NPVMG07-100 |
NPVMG07-125 |
NPVMG07-150 |
NPVMG07-175 |
NPVMG07-200 |
|
额定电压/VAC |
690 |
|||||
|
输入线电压范围/VAC |
660±20% |
|||||
|
工作频率/Hz |
50/60±10% |
|||||
|
额定容量/kvar |
±75 |
±100 |
±125 |
±150 |
±175 |
±200 |
|
等效电容容量/kvar |
113 |
150 |
188 |
255 |
263 |
300 |
|
额定电流/A |
63 |
84 |
105 |
126 |
146 |
167 |
|
外形尺寸(W*D*H) /mm |
198*570*672 |
|||||
|
线制 |
三相三线 |
|||||
|
工作环境温度 |
-30~+45℃（40℃以上需要降额使用） |
|||||
|
运行环境湿度 |
<95％，无凝露 |
|||||
|
冷却方式 |
强迫风冷 |
|||||
|
防护等级 |
IP20 |
|||||
|
工作海拔 |
0~3000m（＞2000m，需降容使用），（高原型0~5000m） |
|||||
|
无功调节范围 |
从额定容性无功到额定感性无功连续可调 |
|||||
|
谐波 |
满足《电能质量公共电网谐波》GB/T 14549-1993 |
|||||
|
响应时间 |
≤3ms |
|||||
|
智能通讯 |
Modbus、蓝牙（其他通讯方式可选配） |
|||||
|
可靠性及寿命 |
设计寿命20年 |
|||||
|
电磁兼容 |
符合GB 7251-2005(GB/T 7261-2000) |
|||||
