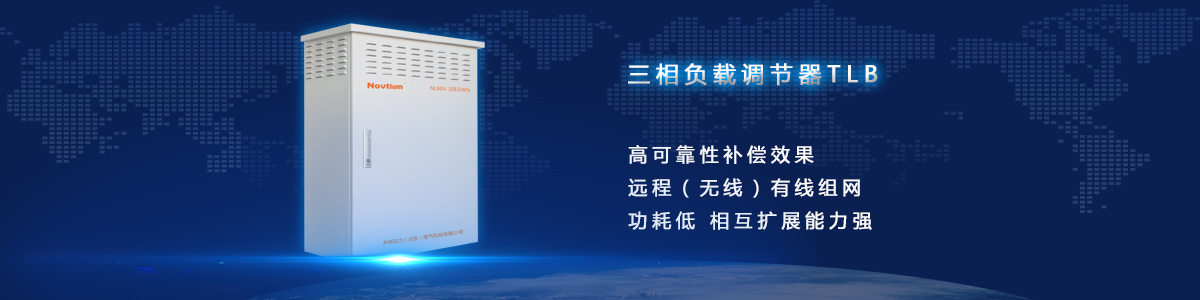

三相负载调节器TLB

三相负载调节器TLB

产品描述

技术参数

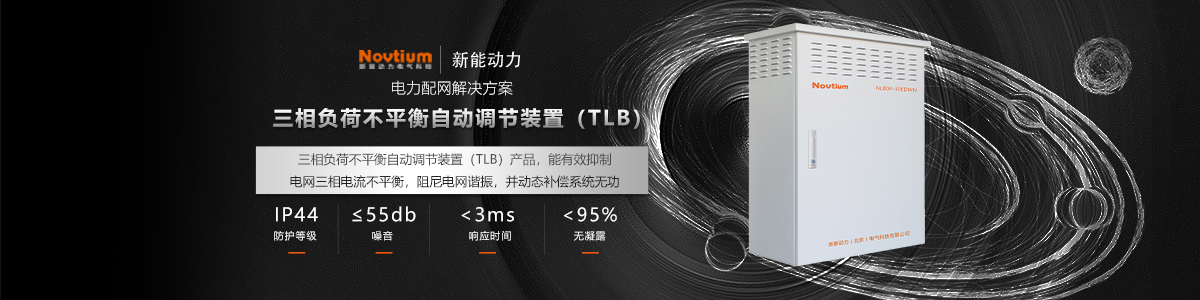

三相负荷不平衡自动调节装置(TLB)介绍
新能动力研发生产的三相负荷不平衡自动调节装置 TLB 产品,能有效抑制电网三相电流不平衡,阻尼电网谐
振 ,并动态补偿系统无功,在短时间内完成从额定容性无功功率到额定感性无功功率的相互转换,可以胜任对冲击
性负荷 的补偿,不会出现过补或欠补等问题,是传统无功补偿设备所不能企及的,综合节能显著等特点,适用于
各种工作状况。
加装三相负荷不平衡自动调节装置 TLB 后能有效的改善三相负载的不平衡,补偿线路无功电流,有如下几个
方面:
三相平衡电流加大变压器的输出能力,使各种设备寿命变长。
三相平衡电流减小中性点电压的偏移,提高供电质量。
显著降低变压器发热及线路损耗。
平衡三相电压,提高供电质量。


TLB特点

采用模块化设计,可单独运行,也可多模块共同运行
高开关频率保证输出电流不产生谐波
响应速度快,响应时间≤3ms
高可靠性的补偿效果,实时补偿
连续可调的无功补偿能力,克服电容器分级补偿能力不足的情况
自动限流功能,避免长时间输出过载
自身功耗低,相互扩展能力强
独特的散热设计,噪声小,使用寿命长
远程无线(有线)组网
箱式结构设计,体积小,重量轻,易于安装和调试
防雨防尘设计,满足户外安装要求

规格

NLB04-50DWN

NLB04-75DWN

NLB04-100DWN

NLB04-150DWN

额定电压/VAC

400

额定输出不平衡电流 (IN)/A

72.2

108.3

144.3

216.5

输入电压范围/VAC

380±20%

额定电网频率/Hz

50±10%

外形尺寸(W*D*H)
/mm

560*300*882

740*410*904

820x420x1050

线制

三相四线

无功调节范围

从额定容性无功到额定感性无功连续可调

响应时间

≤3ms

允许电压闪变宽度

2s

三相不平衡度

<3%(额定电流时)

工作效率

>97%

工作环境温度

-30~+45℃(40℃以上需降额使用)

运行环境湿度

<95%,无凝露

冷却方式

强迫风冷

防护等级

IP44

工作海拔

0~3000m(>2000m,需降容使用) ,(高原型0~5000m)

噪音

≤55dB

智能通讯

RS485,GPRS,蓝牙

保护

输出过流保护、直流电压过压保护、过补偿保护、过温保护等

界面

移动终端APP,TFT真彩触摸屏(可选),实时电压电流数据显示,参数设定,故障记录

可靠性及寿命

设计寿命20年
